Як підключити когенерацію до електромережі

Підключення когенерації для бізнесу — це спосіб отримати контроль над енергоспоживанням і витратами. Найпоширеніша модель в Україні — це статус «активний споживач», який дає змогу поєднати паралельну роботу з мережею та острівний режим КГУ / самозабезпечення під час блекаутів.

У цій статті фахівці Pro-Energy розглянуть, як працює підключення когенерації до мережі, три варіанти встановлення генеруючої установки згідно з чинними нормами та покроково опишуть, що потрібно зробити від аналізу до отримання доходу з продажу надлишків.

Три варіанти встановлення генеруючої установки згідно з Кодексом системи розподілу

Чинний Кодекс системи розподілу (постанова НКРЕКП) встановлює три принципово різні схеми для власників генеруючих установок. Вибір потрібно зробити ще на етапі проєктування, адже від цього залежить технічна конфігурація КГУ та необхідна документація.

Варіант 1. Споживач без можливості відпуску — самовиробництво

Вимоги встановлені главою 4.12.2 Кодексу системи розподілу.

Це найпростіша схема. Когенераційні установки працюють лише для власних потреб підприємства. Вироблена електроенергія не передається в мережу оператора системи розподілу (ОСР), а потужність КГУ не обмежена правилом договірної потужності, але визначається технічними умовами об’єкта, який уже підключено до мережі та вимогами ОСР.

Процедура має декларативний характер. Власник надсилає ОСР заяву-повідомлення, після чого ОСР проводить обстеження та вносить зміни до паспорта точки розподілу. Процедура спрощена, але потребує погодження технічних рішень з ОСР

Такий варіант оптимальний для бізнесу з рівномірним добовим навантаженням, який не планує продаж надлишків електроенергії.

Варіант 2. Активний споживач із можливістю відпуску

Цей варіант також регулюється главою 4.12.2 Кодексу системи розподілу.

Статус «активний споживач» — оптимальний для більшості підприємств, що встановлюють когенерацію для бізнесу. КГУ підключається в межах балансової приналежності у власних мережах і може паралельно працювати з мережею ОСР, а надлишки електроенергії — продавати.

Обмеження, які варто врахувати заздалегідь:

• потужність КГУ не має перевищувати договірну потужність об’єкта;
• максимальна потужність КГУ — 5 МВт;
• відпуск у мережу — не більше 50% від договірної потужності;
• власник КГУ зберігає статус споживача електричної енергії — ліцензія виробника не потрібна.

Продаж надлишків можливий трьома механізмами: за вільними цінами на оптовому ринку, через електропостачальника в межах механізму самовиробництва або через ринок двосторонніх договорів. Конкретний механізм залежить від вимог ОСР, умов договору та обраної моделі обліку електроенергії.

Якщо підприємство планує продавати електроенергію на оптовому ринку, воно має стати його учасником і виконувати всі вимоги чинного законодавства щодо операцій на ринку електроенергії.

Такий підхід оптимальний для бізнесу, що хоче продавати надлишки, потребує острівного режиму під час відключень і прагне повної незалежності від зовнішніх факторів.

Варіант 3. Автономне (резервне) електроживлення

Відповідно до глави 9 розділу X Правил технічної експлуатації електроустановок споживачів.

КГУ вмикається лише тоді, коли зникає напруга в зовнішній мережі. Генерація покриває лише власні потреби, відпуск у мережу відсутній. Фактично це схема близька до «споживача без відпуску» але з акцентом на резервне живлення.

Підключення відбувається за декларативним принципом. Власник вживає заходів безпеки, розробляє інструкцію з порядком увімкнення та узгоджує її з ОСР у розділі «оперативне керування». Додаткового погодження підключення не потрібно.

Оптимально для об’єктів критичної інфраструктури, де безперервність енергопостачання має прямий вплив на безпеку та фінансові результати. Це лікарні, дата-центри, промислові підприємства та інші об’єкти, для яких навіть короткочасний простій означає значні збитки або ризики для роботи.

Порівняння варіантів підключення

Щоб обрати правильну схему, порівняйте ключові параметри трьох варіантів:

Для більшості підприємств з інвестиційним горизонтом 3–5 років статус «активний споживач» — найвигідніший, адже він поєднує паралельну роботу, острівний режим і можливість монетизувати надлишки.

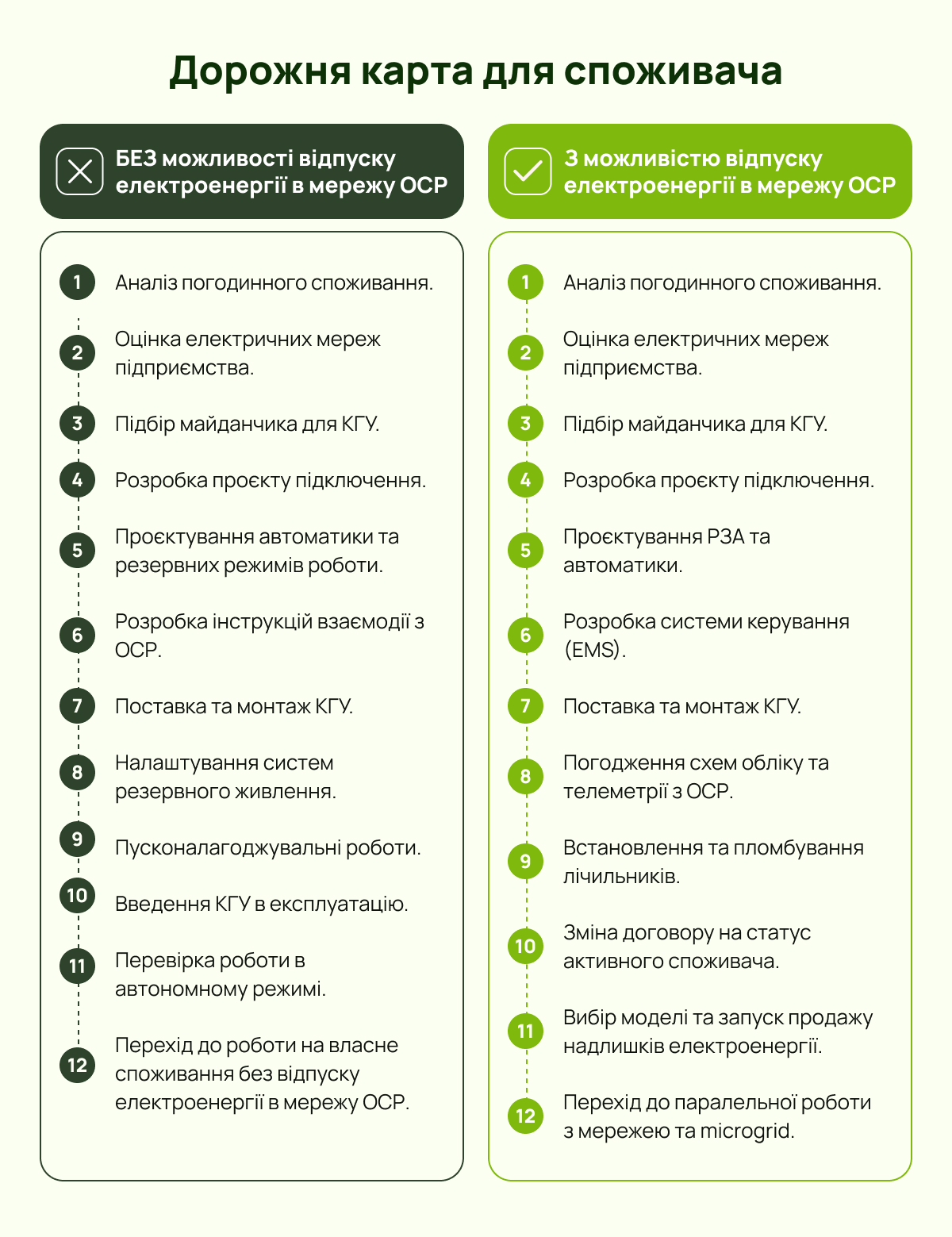

Дорожня карта для споживача без можливості відпуску електроенергії в мережу ОСР

Ця модель передбачає використання КГУ для автономного або резервного електроживлення власних струмоприймачів підприємства.

У такому разі електроенергія використовується лише для власного споживання без відпуску в мережу ОСР.

Етапи 1–3. Аналіз та планування

1. Аналіз погодинного споживання об’єкта

Проводиться аналіз:

• річного графіка навантаження;
• пікових і нічних годин;
• сезонного споживання;
• тарифних зон.

Це дає змогу правильно підібрати потужність КГУ для покриття власних потреб.

2. Аналіз наявних електричних мереж

Перевіряється:

• можливість підключення КГУ;
• режими резервного живлення;
• відповідність внутрішніх мереж вимогам ПТЕЕ та ПУЕ.

3. Підбір майданчика для КГУ

Визначаються:

• місце встановлення;
• відстань до точки підключення;
• логістика газопостачання;
• відповідність будівельним нормам.

На цьому етапі важливо спиратися на практичний досвід, а не теорію, оскільки помилки на цьому етапі безпосередньо впливають на окупність проєкту. Реалізовані проєкти з когенерації Pro-Energy — це перевірені рішення, які вже працюють у різних галузях. Вони показують, як правильно реалізувати підключення когенерації до мережі, уникнути обмежень і вийти на стабільний продаж надлишків електроенергії.

Етапи 4–6. Проєктування

4. Розробка проєкту КГУ та схеми підключення

Проєкт охоплює:

• електричну частину;
• автоматику;
• релейний захист;
• аварійне резервування.

5. Розробка інструкцій та алгоритмів роботи

Виконується:

• розробка інструкцій із роботи в автономному режимі;
• погодження з ОСР порядку підключення до мережі;
• підготовка оперативних схем.

6. Проєкт модернізації мереж (за потреби)

Передбачає:

• реконструкцію внутрішніх мереж;
• встановлення додаткового обладнання;
• модернізацію систем захисту.

Етапи 7–8. Монтаж та погодження

7. Монтаж обладнання

Виконується:

• поставка КГУ;
• монтаж систем автоматики;
• підключення резервного живлення, якщо таке потрібно.

8. Узгодження режиму роботи з ОСР

Відповідно до вимог:

• здійснюється погодження інструкцій;
• визначається порядок взаємодії з ОСР;
• підтверджується відсутність відпуску електроенергії в систему розподілу.

Робота КГУ допускається без додаткового погодження ОСР, але без можливості відпуску електричної енергії в мережу.

Етапи 9–10. Введення в експлуатацію

9. Введення КГУ в експлуатацію

Проводяться:

• пусконалагоджувальні роботи;
• перевірка резервних режимів;
• тестування автоматики.

10. Робота в режимі власного споживання

КГУ забезпечує:

• автономне або резервне живлення;
• покриття власних потреб підприємства.

У результаті споживач отримує:

• резервне електроживлення;
• енергонезалежність;
• зменшення витрат на електроенергію.

Деякі етапи можуть виконуватися паралельно після отримання технічних умов або попереднього погодження можливості підключення. Наприклад, проєктування та підготовка до закупівлі обладнання можуть відбуватися одночасно, що скорочує загальний термін реалізації без ризику відмови з боку ОСР.

Дорожня карта для активного споживача з можливістю відпуску електроенергії в мережу ОСР

Ця модель передбачає паралельну роботу КГУ з мережею ОСР та можливість відпуску надлишків електроенергії.

Етапи 1–3. Аналіз та планування

1. Аналіз погодинного споживання

Аналізуються:

• базове навантаження;
• пікові режими;
• потенційний профіцит генерації.

2. Аналіз мереж ОСР

Перевіряється:

• можливість синхронізації з мережею;
• можливість відпуску електроенергії;
• наявність технічних обмежень ОСР.

3. Підбір майданчика та параметрів КГУ

Враховуються:

• вимоги до комерційного обліку;
• місце встановлення;
• можливість підключення телеметрії.

Важливо враховувати технічні обмеження ОСР:

• потужність генеруючої установки не перевищує величину дозволеної потужності об’єкта споживача;
• або не перевищує 5 МВт;
• дозволена потужність відпуску в мережу за механізмом самовиробництва не може перевищувати 50% договірної потужності споживача;
• у разі перевищення необхідне отримання послуги з приєднання на збільшення потужності.

Етапи 4–6. Проєктування

4. Розробка проєкту КГУ та схеми підключення

Проєкт охоплює:

• електричну частину;
• РЗА;
• синхронізацію з мережею ОСР;
• вузли комерційного обліку.

5. Розробка АСУ ТП та EMS

Система забезпечує:

• балансування генерації та споживання;
• контроль відпуску електроенергії;
• дистанційний моніторинг.

6. Проєкт модернізації мереж

Передбачає:

• реконструкцію мереж;
• встановлення телеметрії;
• модернізацію систем обліку та захисту.

Етапи 7–8. Монтаж та погодження

7. Монтаж обладнання

Виконується:

• встановлення КГУ;
• монтаж автоматики;
• підключення вузлів обліку та телеметрії.

8. Погодження проєктних рішень із ОСР

Узгоджуються:

• схема підключення;
• параметри комерційного обліку;
• режими відпуску електроенергії.

Етапи 9–12. Введення в експлуатацію

9. Перевірка та пломбування вузлів обліку

Представники ОСР:

• перевіряють обладнання;
• пломбують лічильники;
• підтверджують готовність системи.

10. Внесення змін у паспорт точки розподілу

ОСР вносить зміни щодо:

• генеруючої установки;
• дозволеної потужності;
• режимів роботи.

11. Набуття статусу «Активний споживач»

Виконується:

• зміна договору з ОСР;
• за потреби — зміна електропостачальника.

12. Продаж надлишків електроенергії

Можливі механізми:

• самовиробництво;
• договір купівлі-продажу;
• вихід на ринок електроенергії.

У результаті активний споживач отримує:

• покриття власного споживання;
• продаж надлишків електроенергії;
• додатковий дохід від генерації;
• зниження залежності від ринку електроенергії.

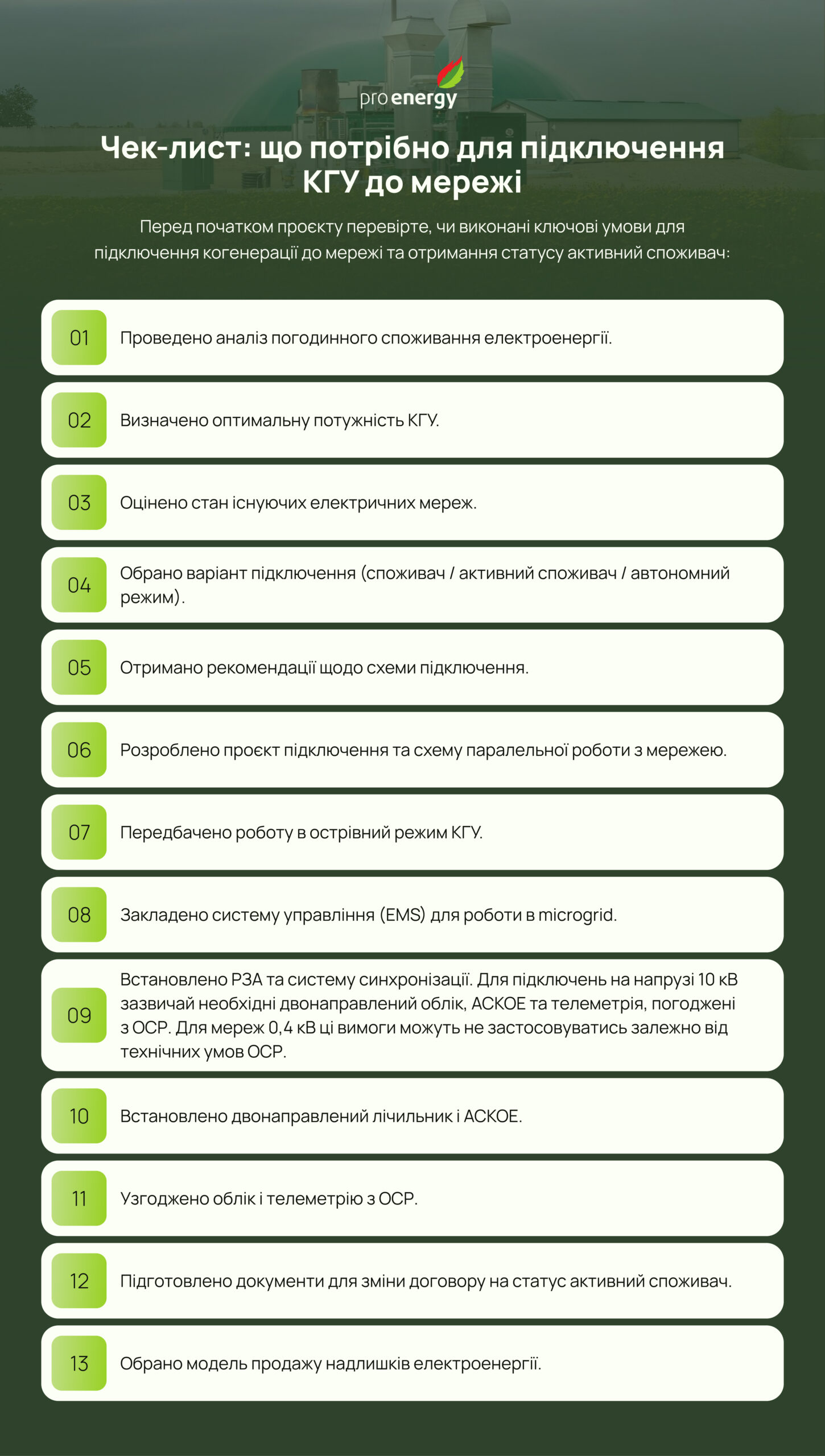

Що потрібно активному споживачу для паралельної роботи КГУ з мережею ОСР

Паралельна робота КГУ з мережею ОСР вимагає специфічного набору обладнання та дотримання технічних вимог. Без них ОСР не погодить підключення.

Необхідне обладнання

• Релейний захист та автоматика (РЗА) — захищає мережу ОСР від аварійних режимів на боці КГУ.
• Синхронізатор — забезпечує плавний перехід між паралельним і острівним режимами.
• Двонаправлений лічильник — фіксує як споживання з мережі, так і відпуск до неї.
• АСКОЕ з телеметрією — дистанційна передача даних обліку до ОСР у режимі реального часу.

Кожен із цих елементів має відповідати технічним умовам конкретного ОСР — ці вимоги можуть відрізнятися залежно від регіону та класу напруги точки підключення.

Технічні вимоги до підключення

Стандарти передбачають кілька обов’язкових функцій:

• Захист від зворотного живлення — КГУ не має живити мережу ОСР у неузгоджених режимах.
• Автоматичне відключення в разі аварій у мережі — щоб уникнути травматизму персоналу ОСР.
• Відповідність якості електроенергії стандартам — напруга, частота, коефіцієнт гармонік у встановлених межах.

Детальний перелік вимог містить Кодекс системи розподілу (глава 4.12). Перед початком проєктування варто отримати технічні умови від свого ОСР — у них вказані специфічні вимоги для вашої точки підключення.

Острівний режим (microgrid): автономія під час блекаутів

Острівний режим — це перехід підприємства на самозабезпечення електроенергією без зовнішньої мережі. Саме ця функція стала головним аргументом для бізнесу під час вибору когенерації в умовах війни, коли відключення тривають від 4 до 18 годин на добу.

Читайте детальніше про переваги когенерації в умовах війни в нашому блозі.

Microgrid — це локальна інтелектуальна система енергопостачання, яка об’єднує генерацію (КГУ), споживання та, за наявності, накопичувачі енергії. У разі зникнення зовнішньої мережі система автоматично переходить в автономний режим.

Переваги для бізнесу:

• безперебійне живлення критичних процесів в умовах відключень будь-якої тривалості;
• балансування власної генерації та споживання без участі диспетчерів ОСР;
• економія в пікові години — КГУ покриває максимум споживання, коли ціна з мережі найвища.

Складності реалізації полягають у тому, що для повноцінної microgrid потрібна система управління (EMS), яка в реальному часі балансує генерацію й навантаження. Також необхідні модернізація розподільчого щита та навчання персоналу роботи в нестандартних режимах.

У більшості проєктів острівний режим налаштовується автоматично. У разі зникнення напруги в мережі ОСР КГУ автоматично відключається від неї та переходить на живлення власних споживачів.

Вигоди статусу «Активний споживач» для підприємства

Статус «активний споживач» — це не лише юридична процедура. Він відкриває чотири конкретні економічні переваги.

1. Зниження витрат на електроенергію.

Власна генерація дає змогу підприємству частково або повністю заміщати споживання електроенергії з мережі.

За поточної вартості природного газу собівартість електроенергії від КГУ орієнтовно становить 7–8 грн/кВт·год. Водночас фактична вартість електроенергії для промислових підприємств з урахуванням:

• закупівлі електроенергії,
• передачі,
• розподілу,
• системних послуг.

Досягає 12–15 грн/кВт·год залежно від класу напруги та графіка споживання.

Одна з ключових економічних переваг статусу активного споживача — підприємство зменшує обсяг електроенергії, який купує в мережі, а отже, скорочує витрати на передачу та розподіл електроенергії.

Найбільший економічний ефект досягається в разі:

• покриття власного базового навантаження;
• заміщення споживання в пікові години;
• оптимізації графіка роботи підприємства.

2. Додатковий дохід від продажу надлишків.

Для КГУ потужністю 500 кВт і договірною потужністю 500 кВт відпуск у мережу може становити до 250 кВт. Це реальний дохід, що скорочує термін окупності проєкту.

Водночас економіка продажу напряму залежить від ситуації на ринку електроенергії. У весняно-літній період на ринку часто формується профіцит генерації, тому ціни можуть знижуватися навіть для електроенергії з мережі. В осінньо-зимовий період ситуація змінюється — через дефіцит генерації та зростання споживання ринкові ціни зазвичай зростають.

Саме тому статус активний споживач дає бізнесу додаткову гнучкість: підприємство може використовувати власну генерацію для покриття внутрішнього споживання в дорогі години та продавати надлишки в періоди вигідної ринкової ціни.

3. Автономна робота в умовах блекаутів.

Острівний режим забезпечує безперебійну роботу виробництва незалежно від графіків відключень. Для харчових виробництв, готелів і логістичних центрів це конкурентна перевага, яка безпосередньо впливає на безперервність роботи та якість обслуговування.

4. Стабільність бізнес-процесів.

Резервування від мережі знімає залежність від рішень ОСР щодо графіків відключень. Підприємство самостійно контролює, коли і скільки споживати з мережі, а коли повністю переходити на власну генерацію.

Партнер для реалізації проєкту

Підключення когенерації до мережі потребує правильної логіки проєкту: від аналізу споживання до виходу на продаж надлишків електроенергії. Помилки на будь-якому етапі обмежують потужність або ускладнюють отримання статусу активний споживач.

ІКНЕТ забезпечує повний цикл робіт для когенерації для бізнесу:

• енергоаудит і розрахунок економіки проєкту;
• проєктування схем підключення з урахуванням паралельної роботи з мережею;
• розробка автоматики (баланс генерації та споживання, microgrid, острівний режим КГУ);
• будівництво та введення в експлуатацію;
• супровід отримання статусу «активний споживач»;
• інтеграція в ринок електроенергії.

Досвід:

• 15+ років на ринку;
• 6000+ МВт реалізованих приєднань;
• 550+ проєктів.

Pro-Energy в партнерстві з інжиніринговою компанією ІКНЕТ реалізує проєкти підключення КГУ «під ключ» — від енергоаудиту до виходу на ринок електроенергії.

Висновок: обирайте правильну схему від початку

Кодекс системи розподілу дає три чіткі варіанти для власника КГУ. «Споживач без відпуску» та «автономне живлення» — прості схеми з мінімальними вимогами, але без можливості монетизувати надлишки. Статус «активний споживач» — оптимальний для бізнесу: 12 кроків від аналізу до отримання доходу, паралельна робота з мережею та острівний режим в умовах блекаутів.

Головне — правильно обрати схему на старті. Від обраної схеми залежить технічна конфігурація, проєктна документація та перелік погоджень. Зміна схеми в процесі реалізації коштує часу та грошей.

Pro-Energy реалізує когенераційні проєкти «під ключ» — від ТЕО та підбору обладнання когенерації до отримання статусу «активний споживач» та введення в експлуатацію.

Зверніться за консультацією, і ми підберемо оптимальну схему підключення та розрахуємо реальну окупність для вашого підприємства.

Поширені запитання (FAQ)

Що таке статус «активний споживач»?

Активний споживач — споживач, який виробляє електроенергію та продає надлишки. Для КГУ: потужність не перевищує договірну потужність об’єкта та 5 МВт встановлених генеруючих установок, відпуск у мережу — не більше 50%. Ліцензія на виробництво не потрібна.

Чи можна продавати електрику від КГУ?

Так, у статусі «активний споживач» можна продавати до 50% від договірної потужності. Три механізми: продаж електропостачальнику за механізмом самовиробництва, продаж на оптовому ринку за вільними цінами або через ринок двосторонніх договорів.

Що таке острівний режим?

Острівний режим — автономна робота КГУ під час відключення зовнішньої мережі. Підприємство стає microgrid: самостійно балансує генерацію та споживання. Для цього потрібна система EMS (якщо є інше обладнання, наприклад УЗЕ) та відповідна автоматика, яка, як правило, вже інтегрована в установку і постачається виробником КГУ.

Скільки кроків для отримання статусу «активний споживач»?

Для отримання статусу активного споживача зазвичай необхідно пройти 12 основних етапів:

1. Аналіз погодинного споживання електроенергії.
2. Аналіз наявних електричних мереж.
3. Підбір майданчика для КГУ.
4. Розробка проєкту підключення КГУ.
5. Проєктування РЗА та автоматики.
6. Розробка системи керування (EMS / АСУ ТП).
7. Поставка та монтаж обладнання.
8. Погодження схем обліку та телеметрії з ОСР.
9. Встановлення та пломбування лічильників.
10. Зміна договору на статус активного споживача.
11. Вибір моделі роботи з надлишками електроенергії.
12. Запуск паралельної роботи КГУ з мережею ОСР та початок відпуску електроенергії в мережу.

Чи потрібна ліцензія для КГУ в статусі активного споживача?

Ні, для статусу «активний споживач» ліцензія на виробництво не потрібна. Обмеження: потужність КГУ не має перевищувати 5 МВт сумарної потужності всіх генеруючих установок. Для більшої потужності або для продажу на певних сегментах ринку потрібен статус «виробник» та відповідна ліцензія.
